Ртутный выключатель: подробно простым языком

Ртутный выключатель — устройство, которым можно воспользоваться для замыкания и размыкания электрической цепи в системе с поплавковым уровнемером. Ртуть является жидким металлом, который хорошо проводит электричество.

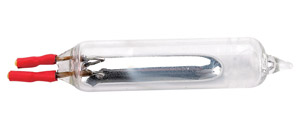

Ртутный выключатель
Ртутный выключатель
Рекомендуем разобраться что такое уровень, а также обратить внимание на другие приборы для измерения уровня.

Принцип работы ртутного выключателя

Упрощенная схема выключателя состоит из некоего объема ртути, комплекта контактов, вмонтированных вовнутрь стеклянной ампулы. Когда ампула находится в таком положении, что ртуть не касается контактов, цепь между контактами разомкнута; но когда ампула опрокидывается, ртуть перемещается внутри ампулы и замыкает цепь между контактами.

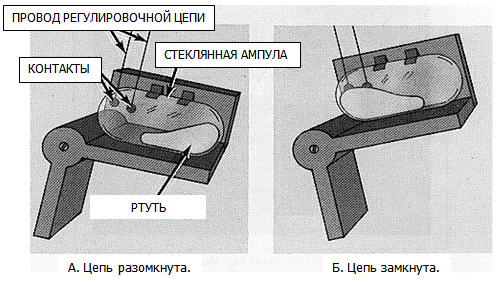

Упрощенная схема ртутного выключателя
Упрощенная схема ртутного выключателя

Основными деталями этой системы являются поплавковый уровнемер. К поплавку подсоединен стержень с железной гильзой на конце. При повышении уровня ртутный выключатель отклоняется в ответ на действие магнита и пружины. Уровень жидкости в емкости соответствует нормальному рабочему режиму. На этом уровне магниты притягиваются. Поскольку контакты не погружены в ртуть, сигнализационная цепь высокого уровня разомкнута.

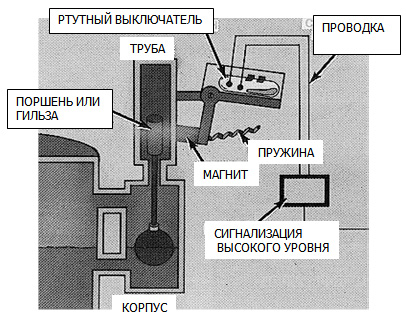

Типовая система с поплавковым уровнемером и ртутным выключателем
Типовая система с поплавковым уровнемером и ртутным выключателем

При повышении уровня в емкости, уровень в корпусе, в котором находится уровнемер, тоже повышается; поплавок со стержнем поднимают поршень внутри корпуса трубы, удаляя его от магнита. Магнит больше не притягивается к металлическому поршню, действием пружины опрокидывается ампула со ртутью. Во время отклонения ампулы, контакты покрываются ртутью, и происходит замыкание сигнализационной цепи высокого уровня.

Ртутные выключатели могут также приводиться в действие буйками. На рисунке выше изображены буйки, подвешенные в емкости с кислотой непосредственно под корпусом с рядом ртутных выключателей. Вес и положение буйков калиброваны таким образом, что каждый раз, когда уровень жидкости в емкости доходит до определенных точек, ртутный выключатель опрокидывается.
