Кондуктометрический зонд

Кондуктометрический зонд — это прибор для измерения уровня жидкости, который используется в электрических системах. Одним из преимуществ электрических систем является то, что в них отсутствуют двигающиеся детали.

Большинство производственных систем, в которых для измерения уровня используется электрическая энергия, работают в результате наличия одного из двух электрических свойств: или проводимости, или электроемкости.

Рекомендуем разобраться что такое уровень, а также обратить внимание на другие приборы для измерения уровня.

Принцип работы кондуктометрических зондов

Проводимостью называется способность материалов проводить электрический ток. В кондуктометрической системе, измеряющей уровень, для осуществления замыкания цепи используется проводимость жидкостей.

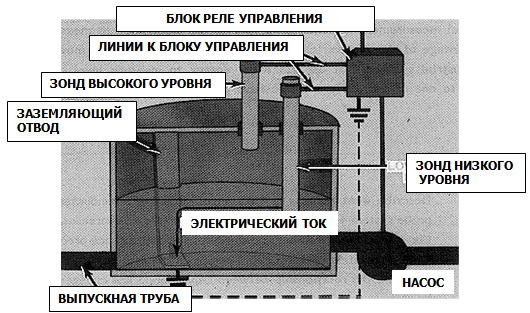

Система с кондуктометрическим зондом в емкости с нормальным уровнем
Система с кондуктометрическим зондом в емкости с нормальным уровнем

На рисунке выше изображена упрощенная схема измеряющей уровень системы, работа которой основана на принципе проводимости. Основной особенностью системы являются два электрода или зонда, с местом монтажа наверху емкости. Каждый зонд спускается в емкость на различную глубину: один до высоты нахождения уставки низкого уровня, другой до высоты нахождения уставки высокого уровня. Каждый зонд заизолирован в той точке, где он проходит через верхнюю точку емкости. В данном примере заземление осуществляется с помощью отдельного заземляющего отвода, который контактирует с жидкостью. В других системах функцию заземления выполняет сама емкость.

В системе присутствует электрическое подсоединение каждого кондуктометрического зонда к цепи управления низкого напряжения переменного тока. Напряжение переменного тока подается на зонды блоком управления, в котором также размещается и комплект реле. Реле используются для того, чтобы замыкать и размыкать электрическую цепь, с помощью которой будет запускаться и останавливаться насос.

Уровень жидкости находится в нормальном рабочем диапазоне, близко к средней линии относительно высоты емкости. Поскольку зонд низкого уровня контактирует с жидкостью цепь управления к зонду низкого уровня замкнута. От зонда ток проводится через жидкость, через заземление и обратно на блок управления.

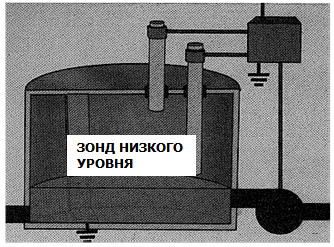

Система с кондуктометрическим зондом в емкости с низким уровнем
Система с кондуктометрическим зондом в емкости с низким уровнем

На рисунке выше уровень жидкости упал до точки ниже зонда низкого уровня. Цепь от зонда низкого уровня через жидкость размыкается. Если имеет место данная ситуация, в блоке управления срабатывает реле на запуск насоса.

Поскольку зонд высокого уровня обычно находится вне слоя жидкости, при нормальном рабочем режиме его цепь разомкнута. Однако, если уровень повышается настолько, что жидкость контактирует с зондом высокого уровня, цепь от зонда, через жидкость, через заземление, к блоку управления замыкается, и в блоке управления срабатывает реле на остановку насоса.

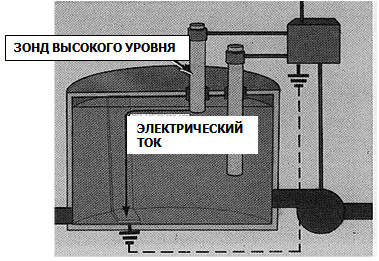

Система с кондуктометрическим зондом в емкости с высоким уровнем
Система с кондуктометрическим зондом в емкости с высоким уровнем
