Уровень жидкости в резервуаре

Уровень жидкости — это положение поверхности жидкости, находящейся выше или ниже нулевой точки, относительно которой проводятся измерения. Нулевая точка в измерении уровня обычно является начальной точкой отсчета при выполнении измерений.

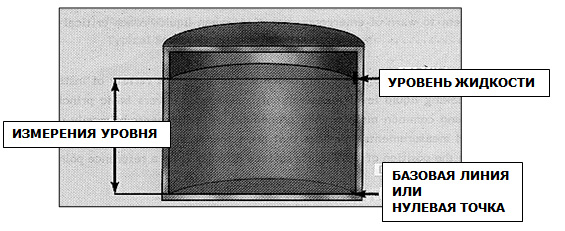

Базовая линия или нулевая точка, находящаяся на уровне дна резервуара
Базовая линия или нулевая точка, находящаяся на уровне дна резервуара
Рекомендуем изучить каталог приборов для измерения уровня.

Для чего измереют уровень

Измерение уровня нужно для того, чтобы обеспечивать заранее заданный стандарт обслуживания для устройства. Отклонения от необходимого уровня могут вызвать сбои в работе и даже вывод устройства из эксплуатации.

Каждый автовладелец хоть раз в жизни измерял уровень масла при помощи ручного щупа, который представляет из себя тонкий длинный металлический объект с отметкой, определенной производителем автомобиля, соответствующей необходимому количеству масла в баке.

В промышленности применим тот же принцип, что и в измерении уровня масла в автомобиле, т.к. сложные устройства от малых до огромных габаритов требуют соблюдения заранее определенного уровня какой-либо жидкости: воды, нефтепродукта, особого химического раствора и т.д. В результате измерений уровня получают информацию, необходимую для безопасной и эффективной эксплуатации завода. На некоторых заводах измерение уровня жидкости помогает оценить объемы сырья для переработки, объемы израсходованных закончившихся продуктов и объемы накопившихся при складировании отходов.

Измерение уровня жидкости в резервуаре всегда является вертикальным измерением. В данном случае измерением уровня будет высота жидкости или высота, на которую поднялась поверхность жидкости над донной плоскостью резервуара.

Базовая линия может находится с таким же успехом и наверху резервуара. В зависимости от того, где находится базовая линия, возможны различные виды непосредственного измерения уровня. Если за базовую линию принят уровень донной плоскости резервуара, то измерения уровня могут осуществляться, от донной части резервуара до поверхности жидкости; и это будет называться измерением высоты заполненного пространства в резервуаре. Если базовая линия находится наверху резервуара, измерение может проводится вне жидкости, от поверхности жидкости до верхней точки резервуара; обычно это называется измерением свободного или незаполненного объема в резервуаре (над поверхностью жидкости). Различие между измерением уровня жидкости заполненного объема и измерением свободного объема проиллюстрировано на рисунке ниже.

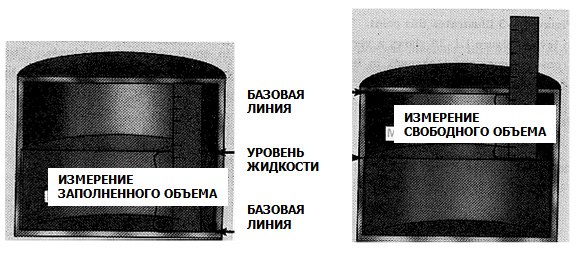

Два типа измерения уровня жидкости с непосредственным отсчетом
Два типа измерения уровня жидкости с непосредственным отсчетом

Методы измерения уровня жидкости

Существует два основных метода измерения уровня жидкости: непрерывное измерение и определение уровня при достижении заранее заданного значения.

Приборы, с помощью которых осуществляется непрерывное измерение уровня непрерывно выдают числовые показания уровня. Это позволяет осуществлять непрерывный контроль за уровнем.

Иногда, необходимо отслеживать только уровни, достигшие критических точек. Подобный тип измерения уровня нередко называется определением уровня в системе с уставками. Когда уровень жидкости достигает уставки, прибор приводит в движение рычажный механизм или включает реле, после чего начинается осуществление корректировки или регулировки.
