Щуп для измерения уровня жидкости

Щуп для измерения уровня — вероятно самый простой и известный прибор измеряющий уровень. Относительно короткий по длине металлический стержень или прут, который обычно используют для проверки уровня жидкостей в двигателях или в механическом оборудовании.

Обычно щупы прилагаются при поставке любой единицы подобного оборудования, но они не являются взаимозаменяемыми или универсальными для всех видов оборудования. Каждый из них предназначен специально для какого-либо определенного оборудования.

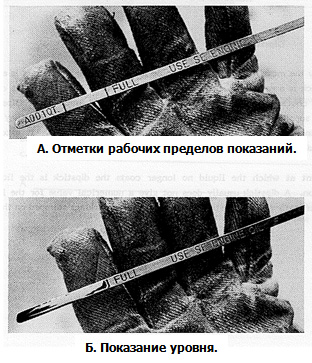

Щуп для измерения уровня жидкости
Щуп для измерения уровня жидкости
Рекомендуем разобраться что такое уровень, а также обратить внимание на другие приборы для измерения уровня.

Принцип действия щупа для измерения уровня

Щуп вводится на некоторую заданную глубину, затем его вынимают из оборудования и снимают по нему показание уровня жидкости. Точка, на которой заканчивается смоченная жидкостью часть щупа, является показанием уровня жидкости. На щупе обычно не проставлены числовые величины, отражающие показание уровня жидкости в резервуаре; чаще всего у большинства щупов на стержне имеются отштампованные отметки нормального рабочего и низкого уровней.

Обычно на стержне щупа выгравированы две отметки: одна соответствует низкому уровню, другая отметка соответствует уровню необходимого заполненного жидкостью объема емкости. Когда жидкость смачивает стержень щупа на длину, заканчивающуюся где-то между этими выгравированными отметками, считается, что уровень не выходит за пределы показаний нормального эксплуатационного режима. Если уровень жидкости находится ниже отметки низкого уровня или выше отметки, соответствующего заполненного объема емкости, необходимо отрегулировать уровень в пределах между этими двумя отметками. Обычно предпочтительно прибегать к регулировке уровня уже тогда, когда показание уровня соответствует отметке рабочего объема наполнения емкости или слегка ниже этой отметки.

Как использовать щуп для измерения уровня

Первое, что нужно сделать при правильном использовании измерительного щупа — вынуть его и вытереть стержень чистой сухой тряпкой. При вытирании стержня щупа перед тем, как использовать его для снятия показаний уровня, вы удаляете со стержня остатки жидкости, которые могут привести к неправильным показаниям уровня.

Затем вставляете щуп обратно в гнездо и, прилагая необходимое усилие, полностью вводите стержень до упора. Если стержень не вводится до упора, это может привести к неверным результатам измерения уровня жидкости, т.к. стержень будет вводится в емкость не на всю глубину. И затем уже вытащите измерительный щуп из гнезда и визуально снимите с него показание уровня жидкости.
