Поплавковый уровнемер: подробно простым языком

Поплавковый уровнемер — это прибор для измерения уровня жидкости, сконструированный так, что он плавает наполовину погруженным в жидкость, другая же половина находится над поверхностью жидкости.

Поплавки — это пустотелые предметы, которые всегда входят в непосредственный контакт с измеряемой жидкостью. Можно использовать вертикальные перемещения поплавка в качестве непосредственного измерения эквивалентного изменения. Перемещения поплавка могут передаваться на ряд различных устройств, с помощью которых осуществляется или непрерывное измерение уровня или же определение уровня с уставками.

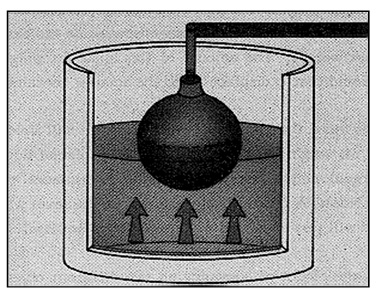

Поплавковый уровнемер
Поплавковый уровнемер
Рекомендуем разобраться что такое уровень, а также обратить внимание на другие приборы для измерения уровня.

Принцип работы поплавкового уровнемера

Плавучесть — это направленная вверх сила или подъемная сила, выталкивающая вверх погруженный в жидкость предмет. На любой предмет, погруженный в жидкость действует подъемная сила, равная по величине весу вытесненной жидкости.

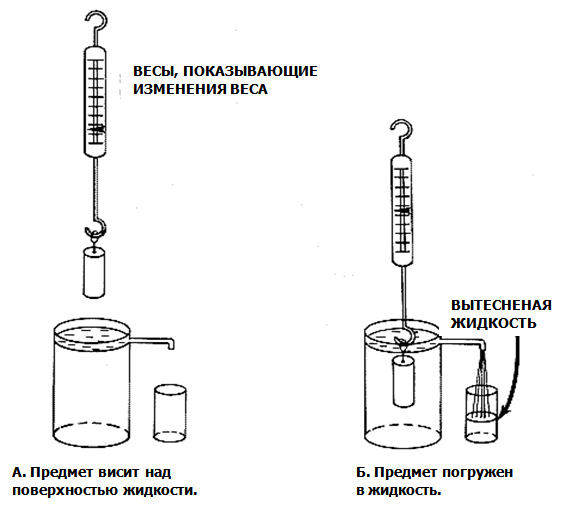

Демонстрационный показ вытеснения, подъемной силы и кажущейся потери веса
Демонстрационный показ вытеснения, подъемной силы и кажущейся потери веса

На рисунке выше проиллюстрированы взаимоотношения между вытеснением, подъемной силой и весом, а также показано, как у предмета, погруженного в жидкость происходит кажущаяся потеря веса, соответствующая по величине весу вытесненной им жидкости.

На рисунке изображены: предмет цилиндрической формы, подвешенный на весах; большой сосуд, заполненный жидкостью до уровня переточной трубы; пустой сосуд размером поменьше для сбора вылившейся из большого сосуда жидкости, при условии вытеснения жидкости из большого сосуда. Вес предмета показан на шкале весов.

При погружении предмета в жидкость часть жидкости выливается в пустой сосуд. Изменение показания веса на весах указывает на то, что вес предмета уменьшается. Величина этой кажущейся потери веса равна весу жидкости, вытесненной в пустой сосуд.

Если вес предмета больше веса вытесненной им жидкости, предмет будет находится в погруженном состоянии, но потеря его веса будет по-прежнему равняться весу вытесненной им жидкости. Если предмет (при полном погружении) весит меньше, чем объем вытесненной им жидкости, предмет поднимется на поверхность и будет держаться на поверхности жидкости. Дрейфующий предмет будет плавать именно на том уровне, на котором вес вытесненной им жидкости будет точно равняться весу самого предмета.

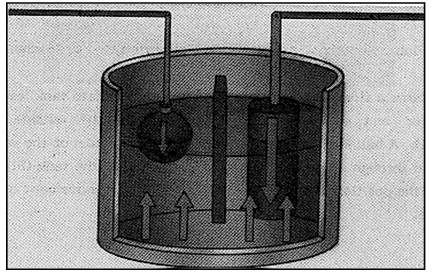

Плавучесть на примере двух предметов
Плавучесть на примере двух предметов

На рисунке выше проиллюстрировано явление плавучести на примере двух подвешенных предметов, спускающихся в резервуар с жидкостью. Предмет, находящийся слева, плавает: подъемная (выталкивающая) сила жидкости по величине больше веса предмета. Действие предмета, находящегося справа, подобно действию вытеснителя. По мере повышения уровня жидкости он будет погружаться в жидкость, поскольку выталкивающая сила жидкости по величине меньше веса предмета.

Сигналы перемещения поплавкового уровнемера в результате его подъема или снижения в соответствии с изменением уровня жидкости могут переводится в показания уровня с помощью ряда различных устройств, включая откалиброванные стержни; рычажные соединения; ленты (или цепи); шкивы и противовесы; канаты и скользящие стрелки-указатели; подъемные механизмы и механические выключатели.

Стержень со стрелкой-указателем и шкалой монтируются на внешней стороне резервуара. Поплавковый уровнемер, который закрепляется внизу стержня, виден в этом примере через отверстие, закрываемое крышкой, наверху резервуара. Любое изменение положения поплавка показывается смещением стрелки вдоль шкалы.

А также поплавок может быть подсоединен непосредственно к индикаторной стрелке с помощью рычажного соединения. Это механическое соединение выведено с выходом прямо на стрелку на индикаторном устройстве. При поднимании или опускании поплавка внутри резервуара рычажная передача смещает стрелку вдоль шкалы на индикаторе.
