Ультразвуковой уровнемер

Ультразвуковой уровнемер — это прибор, измеряющий уровень, который является счетчиком непрямого действия. Под приборами непрямого действия подразумеваются устройства, которые определяют изменение уровня жидкости, не входя в непосредственный физический контакт с самой жидкостью.

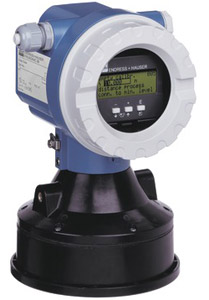

Ультразвуковой уровнемер фирмы Endress+Hauser
Ультразвуковой уровнемер фирмы Endress+Hauser
Рекомендуем разобраться что такое уровень, а также обратить внимание на другие приборы для измерения уровня.

Принцип работы ультразвукового уровнемера

Для того, чтобы измерять или контролировать уровень, ряд акустических контрольно-измерительных приборов включает в себя устройства, которые работают на основе принципа передачи звуковой энергии в форме звуковых волн. Свойствами звуковых волн, измеряющих уровень, является их способность отражаться или отталкиваться от поверхности; их время прохождения, т.е. количество времени, за которое волны доходят до поверхности, отражаются от поверхности и возвращаются; и их частота.

Транзитное время, или время прохождения звуковых волн прямо пропорционально расстоянию, которое должны пройти звуковые волны; чем больше расстояние, которое должны пройти звуковые волны, тем больше величина транзитного времени. Частотой называется количество звуковых волн в единицу времени. В контрольно-измерительной системе уровня, в которой используется ультразвук, частота, с которой воспроизводятся волн обычно предопределена тем, используется ли эта система для измерения заполненного или свободного объема. Например, ультразвуковые волны с радиочастотами (приблизительно 30 kHz) обычно распространяются в воздухе и отражаются жидкостями. Их часто используют для измерений свободного объема, которые затем могут быть преобразованы в показания уровня. Ультразвуковые волны более высокой частоты (приблизительно 35 kHz или выше) обычно используются для измерений заполненного объема, т.к. такие волны легко перемещаются в жидкой среде, но скорее всего поглощаются или отражаются воздушной средой.

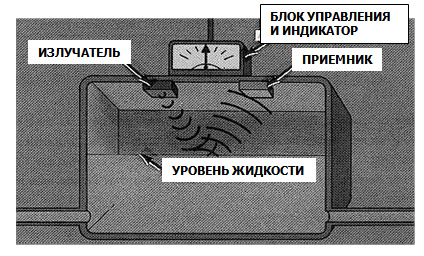

Непрерывное измерение уровня, в котором используются низкочастотные ультразвуковые волн
Непрерывное измерение уровня, в котором используются низкочастотные ультразвуковые волн

На рисунке выше изображена упрощенная схема акустической системы, которая используется для непрерывного измерения уровня. Основными деталями этой системы является блок управления, акустический излучатель и приемник. Здесь имеется электрическое подсоединение блока управления к внешней цепи, посредством которого обеспечивается подача электрического входного сигнала на излучатель. Излучатель преобразует электрическую энергию в звуковую энергию в виде звуковых волн. В данном примере электрическая энергия преобразуется в звуковые волны такой частоты, при которой они будут проходить через воздушную среду, но будут отражаться от поверхности жидкости. Когда звуковые волны отталкиваются от поверхности жидкости, они затем возвращаются к приемнику, который преобразует звуковые волны обратно в электрическую энергию. Блок управления посылает на индикатор электрический сигнал, который прямо пропорционален величине транзитного времени. На индикаторе фиксируется показание, которое в свою очередь прямо пропорционально уровню жидкости.

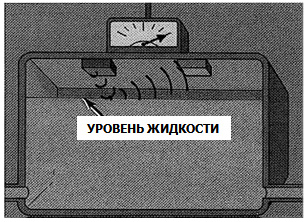

Непрерывное измерение уровня с использованием низкочастотных ультразвуковых волн — уровень жидкости в емкости повысился
Непрерывное измерение уровня с использованием низкочастотных ультразвуковых волн — уровень жидкости в емкости повысился

Уровень жидкости увеличился и на индикаторе показание высокого уровня в емкости. При повышении уровня звуковым волнам требуется меньшее количество времени на то, чтобы пройти расстояние от излучателя до поверхности жидкости и обратно к приемнику: величина транзитного времени уменьшается. Соответственно, когда уровень жидкости понижается, величина транзитного времени увеличивается.

Иногда установка акустической системы наверху емкости может быть нежелательной. Некоторые жидкости испаряются, образуя пары, которые могут помешать проходу звуковых волн через воздушную среду, находящуюся выше уровня жидкости. В случаях возможного наличия в воздушной среде помех для звуковых волн, для непрерывного измерения уровня могут быть использованы высокочастотные ультразвуковые системы.

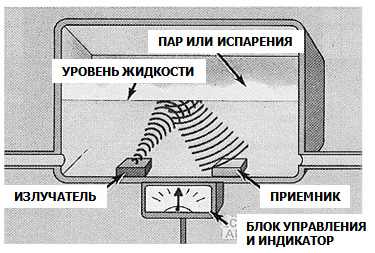

Непрерывное изменение уровня с помощью высокочастотных ультразвуковых волн
Непрерывное изменение уровня с помощью высокочастотных ультразвуковых волн

На рисунке выше акустическая система располагается на донной плоскости емкости. В этой системе используется высокочастотный звуковой сигнал, который проходит через жидкость и отражается от воздушной среды. В остальном, система работает по тому же самому принципу, что и система из предыдущего примера.
