Буйковый уровнемер для измерения уровня жидкости

Буйковый уровнемер — это прибор для измерения жидкости, работающий при помощи буйка, который входит в непосредственный контакт с измеряемой жидкостью. Буйки не плавают на поверхности жидкости и при повышении уровня они погружаются в жидкость.

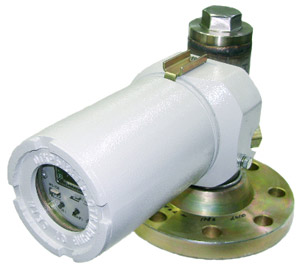

Буйковый уровнемер
Буйковый уровнемер
Рекомендуем разобраться что такое уровень, а также обратить внимание на другие приборы для измерения уровня.

Принцип работы буйкового уровнемера

Перемещение буйка настолько незначительны, что их тяжело заметить визуально, но обнаружить эти незначительные изменения высоты вытеснителя можно. Даже небольшие изменения положения имеют значение, поскольку они пропорциональны изменению уровня.

Взаимосвязь изменений величины уровня жидкости с изменениями веса некоего предмета, погружающегося в жидкость, изображена на рисунке ниже.

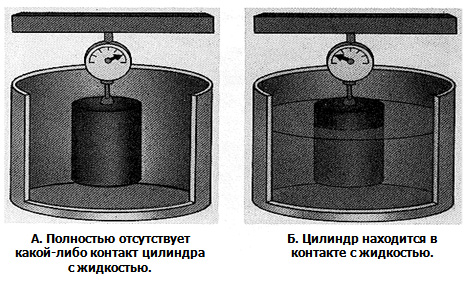

Воздействие изменений величины уровня на величину веса цилиндра
Воздействие изменений величины уровня на величину веса цилиндра

Здесь мы имеем цилиндр, подвешенный и спускающийся в емкость для жидкости. Весы, на которых закреплен цилиндр, показывают некоторую определенную весовую величину. Поскольку емкость пуста, цилиндр не контактирует с жидкостью и отмечается отсутствие подъёмной (выталкивающей) силы; поэтому вес цилиндра равен своей максимальной величине. На второй половине рисунка буек частично погружен в жидкость.

По мере повышения уровня вес буйка будет уменьшаться до того момента, пока буёк полностью не погрузится в жидкость. По мере уменьшения уровня вес цилиндра будет восстанавливаться до первоначальной своей величины. И в том, и в другом случае фактическое смещение буйка совсем небольшое, но механического движения, имеющего место в результате этого, вполне достаточно для использования в системе, с помощью которой получают показания уровня жидкости. В соответствии с производственным применением и в зависимости от свойств жидкости, будут варьироваться форма и фактический вес буйка.
