Рулетка с грузом для измерения уровня жидкости

Рулетку с грузом для измерения уровня жидкости так же называют «отвесом». Для того, чтобы осуществить измерение уровня, лента вместе с грузом опускается в емкость с жидкостью, например, в емкость с нефтепродуктами. С помощью отвеса можно измерять как заполненный, так и свободный объемы.

Рулетка с грузом для измерения жидкости
Рулетка с грузом для измерения жидкости
Рекомендуем разобраться что такое уровень, а также обратить внимание на другие приборы для измерения уровня.

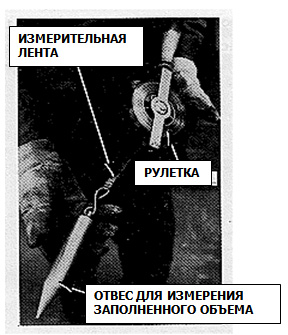

Для измерения заполненного и свободного объемов можно использовать различные отвесы. На рисунке выше изображена рулетка, которой обычно пользуются для типовых измерений заполненного объема. Этот отвес представляет собой латунный грузик, натягивающий ленту рулетки до тех пор, пока грузик не коснется донной плоскости емкости.

Как пользоваться рулеткой с грузом

Для того, чтобы измерить заполненный объем, медленно опустите отвес на ленте в емкость. Когда отвес коснется дна емкости, натяжение ленты ослабнет, для того, чтобы убедиться, что отвес действительно касается донной плоскости, необходимо слегка поднять отвес на ленте и опустить его вновь. Обычно можно почувствовать, как отвес ударяется о дно емкости, а иногда даже услышать звук удара, но необходимо следить за степенью натяжения ленты. Для получения наиболее точных показаний при касании лента должна быть в натянутом состоянии.

После того, как вы убедитесь, что отвес касается дна емкости, медленно поднимите отвес на рулетке, извлекая его из емкости. Точка, в которой заканчивается смоченная жидкостью часть ленты, является измерением заполненного объема данной емкости. После того, как вы снимите показание с ленты, запишите измерение заполненного объема и удалите остатки жидкости с отвеса и измерительной ленты.
