Поплавковый выключатель уровня воды или другой жидкости

Поплавковый выключатель — один из типов приборов, работающих с помощью поплавка и определяющих уровень с уставками.

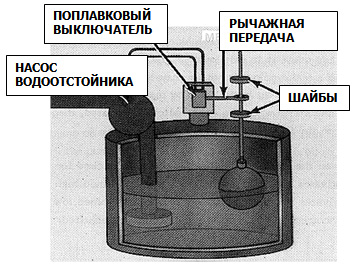

Поплавковый выключатель и поплавковый уровнемер в водоотстойнике
Поплавковый выключатель и поплавковый уровнемер в водоотстойнике
Рекомендуем разобраться что такое уровень, а также обратить внимание на другие приборы для измерения уровня.

Принцип действия поплавкового выключателя

На рисунке выше изображена система, в которой для регулировки уровня в водосборнике используется поплавковый выключатель. Основными деталями системы являются поплавковый уровнемер; стержень, подсоединенный к уровнемеру; рычажная передача, две шайбы, которые играют роль ограничителей для механического соединения; сам выключатель; проводка, с помощью которой выключатель соединяется с электрической цепью; и насос, включение и отключение которого происходит в результате включения или отключения цепи выключателем.

Водоотстойник, подобный вышеприведенному примеру, никогда полностью не опустеет; объем воды в нем всегда будет поддерживаться на уровне достаточном для продолжения работы насоса. Если же уровень воды в водоотстойнике становиться низким, верхняя шайба на стержне нажимает на рычажную передачу, отключая насос. Если уровень в водоотстойнике достигает некоторой определенной высоты, нижняя шайба поднимает рычажную передачу вверх. При поднимании передачи вверх замыкается цепь поплавкового выключателя, включая насос.

Дополнительно к механизму поплавкового выключателя у этой системы водоотстойника может быть также и смонтирована отдельная сигнализационная система для контроля высокого уровня. (Достаточно часто в одной и той же системе можно обнаружить два или большее количество различных измеряющих уровень устройств, с помощью которых обеспечивается дополнительная защита от превышения уровня/или падения уровня ниже нормативных величин).
