Тестеры для транзисторов

Тестер для транзисторов — это специальный тип измерителя, который обычно используется для проведения двух измерений: усиление по току и ток утечки от коллектора к базе.

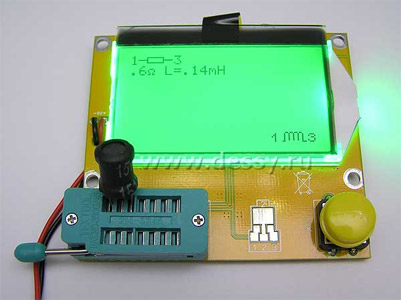

Тестер для транзисторов
Тестер для транзисторов
Обратите внимание на основы электричества и на приборы электроники.

Эти измерения токов могут быть затем сравнены с характеристиками и спецификациями транзисторов, которые обычно приводятся в его паспортных данных. Если какой-либо измеренный параметр выходит за рамки указанных ограничений, то цепь с этим транзистором не может работать правильно.

Усиление по току транзистора

Цепь транзистора включает в себя транзистор, две батареи и сопротивление. Батареи и сопротивление устанавливают напряжение, необходимое для смещения транзистора. Коллектор, база и эмиттер транзистора обозначены буквами С, В и Е соответственно.

Простая цепь транзистора
Простая цепь транзистора

Одним из путей определения усиления по току транзистора является отношение тока коллектора к току базы при различных значениях тока коллектора. Это отношение известно, как Бета-характеристика транзистора. Во многих паспортных данных транзисторов Бета выражена в виде интервала чисел, данных к определенным значениям тока коллектора. Этот интервал может быть меньше 10 или больше нескольких сотен. Если показание, полученное при определении усиления по току, не вписывается в установленный числовой интервал, то транзистор не будет работать правильно и его следует заменить, если возможно.

Ток утечки транзистора

Все транзисторы имеют определенный ток утечки при нормальной работе. Ток утечки, или ICBO, определяется как ток, протекающий от коллектора транзистора к его базе. Он измеряется при разомкнутой цепи эмиттера.

Ток утечки
Ток утечки

Для большинства кремниевых транзисторов ток утечки должен быть менее 1 микроампера. Германиевые транзисторы могут иметь ток утечки более 100 микроампер. Значения тока утечки указываются в паспортных данных. Ток утечки, полученный путем измерения не должен превышать это величину. Правильная работа цепей с транзисторами зависит от маленькой величины тока утечки, во многих случаях любое превышение тока утечки указывает на то, что этот транзистор работает не правильно и должен быть заменен.

Проверка тразистора

Перед использованием тестера для проверки транзистора вам следует знать несколько общих процедур:

- Обесточьте оборудование, предназначенное для проверки. Тестер для проверки транзистора может быть поврежден, если имеется питание в цепи транзистора. Если возможно. Сделайте проверку внешней цепи.

- Узнайте значения тока утечки и усиления по току транзистора, предназначенного для проверки; какого типа транзистор — P-N-P или N-P-N; какой нужно выбрать номинальный ток коллектора при проверке.

- Установите правильно тестер. Обе регулировочные ручки должны быть полностью повернуты против часовой стрелки, а переключатель типа измерения должен быть в положении выключено (OFF).
