Инвертирующий усилитель — модифицированный инвертирующий повторитель напряжения, который может получить почти любой коэффициент усиления, пока коэффициент усиления находится в пределах конструктивных характеристик операционного усилителя.
Операционные усилители не играли бы важной роли в контрольно-измерительных устройствах, если бы они применялись только в качестве буферов. У операционных усилителей имеется много других областей применения. Простые инвертированные повторители напряжения могут быть видоизменены таким образом, чтобы коэффициент усиления в них составлял более единицы.

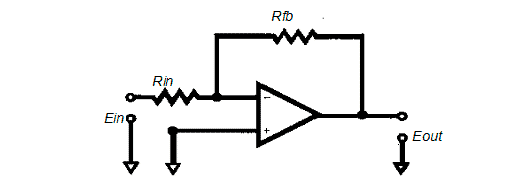

Коэффициент усиления инвертирующего повторителя напряжения изменяется с помощью величины резистора цепи обратной связи. Инвертирующий повторитель напряжения, имеет входной резистор (Rin) и резистор цепи обратной связи (Rfb).
Обратите внимание на основы электричества и на приборы электроники.
Входной резистор и резистор цепи обратной связи являются теми элементами схемы, которые делают усиление возможным. Без Rin входное напряжение было бы накоротко соединено с виртуальной землей, так что потенциал на входе всегда был бы 0 В. Без Rfb выходное напряжение было бы накоротко соединено с мнимой землей, так что потенциал на выходе всегда был бы 0 В. Следовательно, при отсутствии в схеме любого из этих двух элементов коэффициент усиления равнялся бы нулю. Использование в схеме этих двух резисторов позволяет получить входное и выходное напряжения, а также усиление.

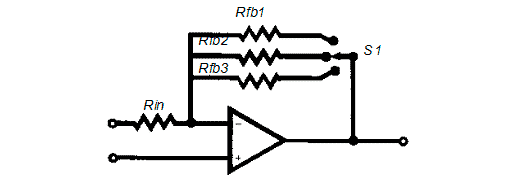

Если величина сопротивления Rfb равна величине сопротивления Rin, инвертированный повторитель напряжения имеет коэффициент усиления 1. Если Rfb имеет другую величину сопротивления, то коэффициент усиления изменится. Таким образом, коэффициент усиления инвертирующего повторителя напряжения изменяется посредством изменения величины сопротивления Rfb. Инвертирующий повторитель напряжения, в котором коэффициент усиления больше 1, называется инвертирующим усилителем. Рассмотренные до сих пор усилительные схемы принадлежат к одному и тому же типу инвертирующих усилителей. Однако, имеются и другие распространенные типы инвертирующих усилителей. Например, в усилителе с переключаемым сопротивлением цепи обратной связи в цепи обратной связи имеются три резистора: Rfb1, R fb2, Rfb3. Резисторы подключаются к схеме посредством переключательного устройства S1. Переключательное устройство может быть ручного типа или электронного, управляемого с помощью компьютера.

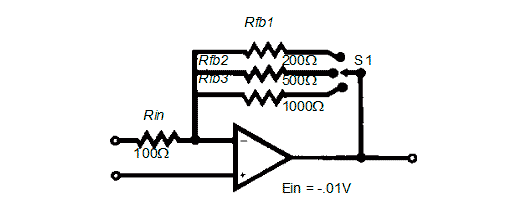

Переключатель и резисторы цепи обратной связи в усилителе с переключаемым сопротивлением цепи обратной связи позволяют изменять величину сопротивления в цепи обратной связи, изменяя таким образом коэффициент усиления. В цепи обратной связи может быть использовано любое число резисторов, в зависимости от требуемого числа фиксированных значений коэффициента усиления. Как отмечалось выше, коэффициент усиления инвертирующего усилителя изменяется если при неизменном значении сопротивления входного резистора изменять сопротивление резистора цепи обратной связи. Приводимый ниже пример даёт объяснение того, каким образом могут вычисляться коэффициент усиления и выходное напряжение усилителя с переключаемым сопротивлением цепи обратной связи. Предположим, что входное напряжение в цепи, составляет -0,01 В, входное сопротивление равно 100 Ом, а сопротивления резисторов цепи обратной связи равны Rfb1= 200 Ом, Rfb2 = 500 Ом, Rfb3 = 1000 Ом.
Поскольку коэффициент усиления и выходное напряжение будут изменяться в зависимости от положения переключателя, коэффициент усиления и выходное напряжение должны вычисляться отдельно для каждого положения переключателя.
