Дифференциальный усилитель — операционный усилитель, являющийся сочетанием инвертирующего и неинвертирующего усилителей.
Дифференциальные усилители могут определить и усиливать разницу между входными сигналами. Поскольку многие дифференциальные усилители способны определять очень маленькую по величине разницу, они очень часто используются в контрольно-измерительных устройствах.
Обратите внимание на основы электричества и на приборы электроники.

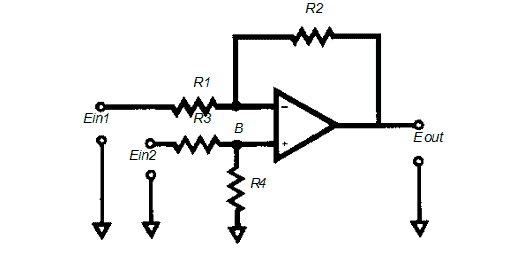

Дифференциальный усилитель состоит из одного операционного усилителя и нескольких резисторов. Отличие дифференциального усилителя от других усилителей состоит в том, что обычно напряжение подается на оба его входа. Именно это позволяет легко отличить дифференциальный усилитель на принципиальной схеме.
К недостатка дифференциальных усилителей можно отнести входное сопротивление усилителя, которое слишком низкое для его широкого использования. Также затруднительно регулировать коэффициент усиления усилителя так, чтобы это не влияло на его входное сопротивление, поскольку входному резистору и резистору цепи обратной связи должны соответствовать уравновешивающие их резисторы.
Принцип действия дифференциального усилителя
В схемах других операционных усилителей напряжение на опорном соединении всегда было равно входному напряжению, но с дифференциальным усилителем дело обстоит иначе. В дифференциальном усилителе напряжение на опорном соединении всегда будет отличаться от напряжения на неинвертирующем входе; фактически, оно всегда будет ниже напряжения на неинвертирующем входе.
Инвертирующий вход дифференциального усилителя имеет те же характеристики, что и инвертирующего усилителя.
В дифференциальном усилителе выходное напряжение, образующееся при подаче напряжения на инвертирующий вход, если его рассматривать отдельно, и выходное напряжение, образующееся при подаче напряжения на неинвертирующий вход, если его также рассматривать отдельно, равны указанным входным напряжениям, умноженным на коэффициент усиления усилителя. Кроме того, коэффициент усиления усилителя равен отношению сопротивления резистора цепи обратной связи к входному резистору, Rfb/Rin.
Некоторые дифференциальные усилители имеют встроенные защитные схемы, предохраняющие от чрезмерного входного напряжения. Другие усилители не имеют внутренних компенсирующих элементов и поэтому должны использовать внешние элементы. Для этих целей обычно используются диоды, называемые фиксирующими диодами. Вместо обычных диодов могут быть использованы стабилитроны. Если превышено предельно допустимое дифференциальное входное напряжение, стабилитроны переходят в проводящее состояние, отводя чрезмерное входное напряжение в обход входных зажимов усилителя. И наконец, дифференциальные усилители могут иметь элементы частотной коррекции.
