Однопереходные транзисторы — специальные переключательные транзисторы. Обычно они используются в колебательных контурах для генерирования повторяющихся форм волны.
Обратите внимание на основы электричества и на приборы электроники.
Принцип действия однопереходного транзистора

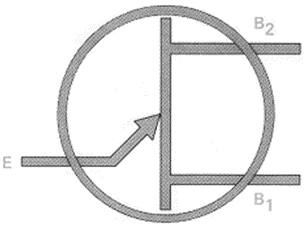

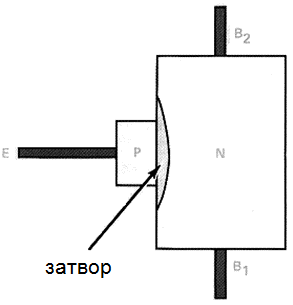

Материал Т-типа однопереходного транзистора имеет два вывода: первую базу (В1) и вторую базу (В2). С материалом N-типа контактирует материал P-типа, который известен как эмиттер (Е). Точка физического соприкосновения материала p-типа и материала n-типа является P-N переходом однопереходного транзистора. В транзисторах этого типа P-N переход носит название «затвор».
Проводимость между двумя выводами однопереходного транзистора регулируется путем изменения полярности напряжения смещения, подаваемого на эмиттер. Характерной особенностью однопереходного транзистора является то, что существует критическое значение напряжения смещения (разница потенциалов между эмиттером и его выводами на материале N-типа), которое вызывает очень быстрое увеличение проводимости между выводами.
Когда P-N переход однопереходного транзистора имеет обратное смещение, то обедненная область полностью распространяется по всему основному веществу и препятствует движению значительного тока от В1 к В2. В этом случае говорят, что однопереходный транзистор «выключен». В таком положении он остается даже в том случае, если на нем появляется прямое смещение, правда, до тех пор, пока это напряжение прямого смещения остается ниже критического значения.
Когда напряжение оказывается равно или превышает критическое напряжение прямого смещения, то обедненная область очень быстро сужается, открывая тем самым путь для протекания тока от В1 до В2. Говорят, что однопереходный транзистор в этих условиях «включен». Когда на однопереходный транзистор подается напряжение смещения, полярность которого периодически изменяется, то этот прибор будет при каждом таком изменении то включаться, то выключаться, при этом он будет посылать резкие регулярные импульсы тока всякий раз, когда будет достигаться критическое напряжение для запуска.
