Прибористов зачастую привлекают для проверки манометров, которые, как кажется, дают неточные показания, и надо выявить причину, установить в чем проблема. Для начала необходимо собрать полную информацию о работе данного манометра, затем изолировать манометр от процесса, который он замеряет, провести наружный осмотр манометра, снять манометр, отремонтировать и откалибровать его на месте при возможности или же отправить в ремонтную мастерскую.
Для обеспечения качественного ремонта измерительных приборов необходимо собрать всю наличную информацию. Решение проблемы облегчается, если получить всю искомую информацию относительно поведения данного прибора и его симптоматике от обслуживающего персонала.
Рекомендуем разобраться с тем, что такое давление и изучить каталог приборов для измерения давления.
Прежде, чем приступить к работе с манометрами необходимо изолировать их от процессов, которые они контролируют. На различных предприятиях применяются разные методики изоляции манометров, поэтому важно ознакомиться с методиками, принятыми на вашем предприятии, и научиться применять их.

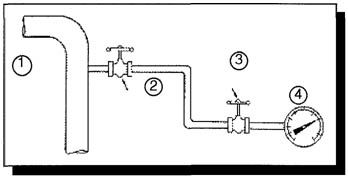

1. Процесс; 2. Коренной вентиль; 3. Отсекающий вентиль; 4. Манометр
На примере выше показано подключение манометра к процессу высокого давления. В данном случае задействованы два запорных вентиля, которые отделяют прибор от самого процесса, а именно: коренной вентиль и отсекающий вентиль.
Обычно, коренные вентили располагаются в точке, где линия отбора давления подключается к самому процессу. Так как коренной вентиль может находиться на некотором расстоянии от отсекающего вентиля и манометра, то необходимо перекрыть и пометить биркой этот коренной вентиль во избежание случайного задействования во время работы над самим прибором. Такая маркировка должна проводиться в соответствии с правилами техники безопасности, принятыми на предприятии.
Как правило, отсекающие вентили устанавливаются вблизи измерительного прибора, который они должны изолировать, таким образом, обеспечивается дополнительная изоляция самого прибора.
В некоторых случаях манометры не снабжены ни коренным, ни отсекающим вентилями. Следовательно, при данных обстоятельствах необходимо отключать всю технологическую систему, которую контролирует данный прибор, до начала работы с ним. Во всяком случае, обслуживающий персонал должен быть поставлен в известность относительно начала проведения таких работ с измерительными приборами. При этом необходимо соблюдать соответствующую технологию изолирования контрольно-измерительной аппаратуры, которая принята на предприятии.
Специалисты, прибывшие для проверки манометра, в первую очередь обязаны провести внешний осмотр с целью обнаружения прямых следов неисправностей, таких как погнутая стрелка или следы разгерметизации чувствительного элемента, при этом необходимо отметить показания прибора на данный момент. Если измерительный прибор снабжен отсекающим вентилем, то его необходимо закрыть. Часто внутри прибора остается замеряемое им давление, то есть на участке между отсекающим вентилем и самим прибором. В зависимости от состояния манометра возможна точная индикация этого давления стрелкой, но не всегда. Следовательно, данное давление может быть источником опасности, если его вовремя не ликвидировать. Линия подключения измерительного прибора прерывается с помощью двух гаечных ключей, один из которых закрывает муфту, а другой перехватывает соединительную втулку, патрубок или трубку. Таким образом устраняется опасность повреждения или деформирования линии подачи давления. В процессе снятия измерительного прибора необходимо работать аккуратно и не допускать приложения излишних усилий на его корпус, так как в результате этого прибор может быть поврежден.
Давление, находящееся внутри прибора, стравливается после того как линия его подсоединения ослаблена. Если же замеряемые жидкости, газы, воздух и т.д. продолжают поступать и после того, как линия подключения была ослаблена, это может говорить о неисправности вентилей, перекрывающих измерительный прибор. В данном случае необходимо сразу приостановить проведение дальнейшей работы с измерительным прибором, так как его изоляция не обеспечена. Неисправные вентили необходимо отремонтировать, либо перекрыть всю систему, прежде чем приступить к снятию измерительного прибора.
