Демпфер — устройство для манометра, которое используется для гашения эффекта пульсации.

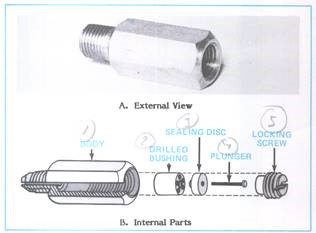

А. Внешний вид; Б. Внутренние части
1. Корпус, 2. Втулка с отверстиями, 3. Диск-заглушка, 4. Плунжер, 5. Фиксирующий винт
Рекомендуем разобраться с тем, что такое давление и изучить каталог приборов для измерения давления.
Сборка демпфера гасителя пульсаций
В первую очередь выбирается требуемый размер отверстия втулки. Диск заглушка центрируется над выбранным отверстием втулки. Затем через отверстия диска-заглушки и втулки проводится плунжер, а в корпус демпфера вставляются втулка, диск-заглушка и плунжер. Фиксирующий винт закрепляет положение собранного устройства. Собранный гаситель пульсаций ввинчивается в прибор на входе подачи давления.
Действие самоочистки гасителя пульсаций происходит за счет использования давления контролируемого процесса. Под действием силы давления процесса, штырек совершает возвратно-поступательные движения, входит в отверстие и выходит из него. Действие штырька гасит пульсации процесса и вычищает любые частицы, которые могут засорить демпфер.
Альтернативы демпферу

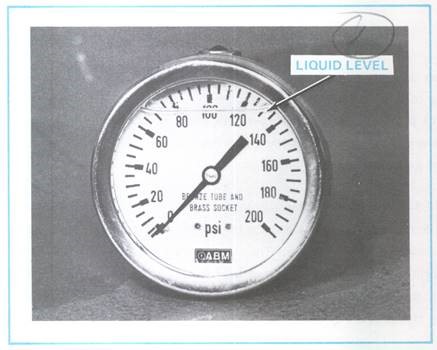

Для гашения пульсаций процесса также можно использовать жидкости. На рисунке выше показан прибор, наполненный жидкостью — глицерином. Глицерин гасит движение чувствительного элемента внутри корпуса прибора, который, в свою очередь, замедляет ход стрелки по шкале прибора. Использование глицерина имеет еще один положительный момент, который заключается в защите внутренних частей прибора от коррозии.
Дополнительно постоянным устройствам, как демпферы и приборы с жидкостью, возможно использование временных мер для устранения негативного воздействия быстрых пульсаций до того момента, пока не будет установлено требуемое дросселирующее устройство. При условии наличия изолирующего клапана при измерительном приборе, необходимо предпринять следующие шаги для его защиты: перекрыть изолирующий клапан прибора, медленно открыть клапан до начала быстрых движений стрелки вперед и назад. Но это лишь временная мера. Необходимо известить старшего смены о наличии такой проблемы, чтобы он немедленно предпринял меры по ее устранению. С течением длительного периода эксплуатации клапан изнашивается под воздействием процесса, в связи с чем возникает необходимость его замены.
