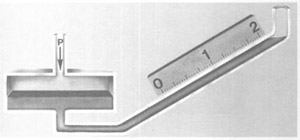

Наклонный манометр — прибор для измерения давления, который состоит из резервуара с отверстием на нижней стороне, к которому подсоединена открытая трубка, расположенная наклонно по отношению к резервуару. Практически идентичен по отношению к чашечному манометру, за исключением того, что трубка по отношению к резервуару расположена наклонно, а не вертикально.
Рекомендуем разобраться с тем, что такое давление и изучить каталог приборов для измерения давления.
Градуировка шкалы наклонного манометра имеет большие расстояния между делениями по сравнению с чашечным, чтобы более точно отражать большие расстояния при изменении уровней жидкости. Это дает дополнительный плюс техникам, работающим с этими приборами — у них есть возможность более точно снимать показания. Это не отражается на вертикальном уровне (высоте), на который поднимается столб жидкости. Во всех случаях это определяется давлением, приложенным на измерительный прибор.
Принцип работы наклонного манометра
При приложении давления на поверхность жидкости в резервуаре, часть жидкости вытесняется из резервуара в трубку. Жидкость продолжает поступать в трубку до тех пор, пока давление столба жидкости в трубке не сравняется с давлением, приложенным на поверхность жидкости в резервуаре.
При приложении одинакового давления столбы жидкости в чашечном и наклонном манометрах имеют одинаковую высоту, однако в наклонном манометре для того, чтобы достичь этой высоты жидкость должна преодолеть большее расстояние.
