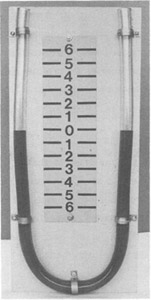

U-образный манометр — устройство для измерения давления, которое состоит из прозрачной трубки, выполненной в форме латинской буквы «U». Стороны такого манометра имеют одинаковую длину.
Рекомендуем разобраться с тем, что такое давление и изучить каталог приборов для измерения давления.
В зависимости от того, измерение какого вида давления производится трубки U-образного манометра могут быть открыты, тогда жидкость будет подвержена атмосферному давлению. Так же трубки могут быть закрыты и подсоединены к источнику давления. Если оба конца трубки открыты, уровни жидкости в обоих столбах одинаковы, поскольку одинаково давление на них.
Принцип работы U-образного манометра
При приложении давления на столб «Б» манометра высота жидкости в столбе «А» увеличивается, а высота столба «Б» уменьшается.
Поскольку столб «А» подвергается воздействию атмосферного давления, манометр фактически показывает разность между приложенным давлением и атмосферным давлением. Имея дело с U-образным манометром, при измерении давления необходимо учитывать смещение уровней в обоих столбах.
Шкала манометра позволяет определять высоту столбов жидкости в трубках. В большинстве шкал манометров имеется корректирующее устройство для регулирования положения шкалы. Перед тем как производить измерения с помощью манометра, следует убедиться, что уровни жидкости в столбах одинаковы. Затем положение шкалы регулируется таким образом, чтобы оба уровня совпадали с уровнем нулевой отметки на шкале. Эта операция называется «обнулением» или выставлением манометра на нуль. Она выполняется для того, чтобы обеспечить точность производимых измерений при условии, что измерительный прибор работает исправно, и используемая в нем жидкость обладает достаточной чистотой.
