Для измерения расхода методом перепада давления существуют много различных видов устройств и приспособлений, которыми пользуются для преобразования перепада давления в сигнал расхода.
Рекомендуем разобраться с тем, что такое объемный расход и изучить каталог приборов для измерения расхода.
Устройства преобразования дельта «Р» в сигнал расхода
Тремя самыми распространенными устройствами являются манометры, мембраны и сильфоны. При помощи манометра можно снимать показание перепада давления непосредственно с прибора. Мембраны же и сильфоны можно подсоединять к контрольно-измерительным приборам.

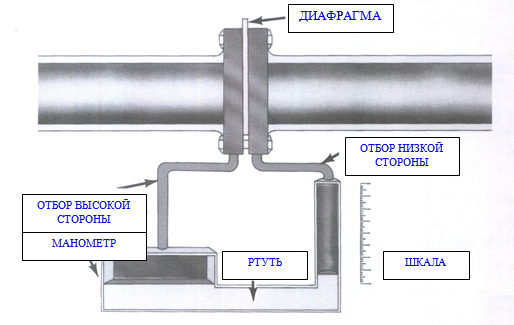

Манометр является одним из самых распространенных приборов, применяемых для контроля и измерения перепада давления. На изображенной схеме манометром измеряют перепад давления, созданный при помощи диафрагмы. Один конец манометра подсоединен к отбору высокой стороны, расположенному вверх по потоку относительно диафрагмы. Другой конец манометра подсоединен к отбору низкой стороны, расположенному вниз по потоку относительно диафрагмы. Во время того, как поток жидкости, газа или пара проходит через диафрагму, манометр воспринимает разницу в давлении, созданную диафрагмой, и показывает эту разницу посредством высоты жидкости в трубке. Шкала манометра позволяет снимать показание этой измеренной дельты «Р» фактически непосредственно с прибора.
Защита манометра от попадания жидкости, газа или пара из трубопровода обычно осуществляется в измерительных системах с помощью изолирующих мембран или с помощью каких-либо других способов.

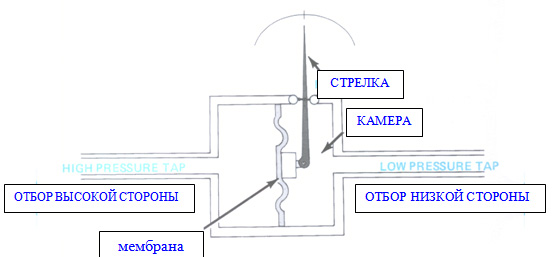

На рисунке выше изображена схема, на которой мембрана выступает в роли устройства определения дельта «Р». На этой схеме мембрана помещена в камеру, в которую имеются входы с двух сторон. Один вход подсоединен к отбору высокой стороны, а другой вход подсоединен к отбору низкой стороны. Индикаторный рычаг закреплен в верхней части камеры, а его нижний конец крепится к мембране. Разница давлений внутри камеры приводит в движение мембрану, которая, в свою очередь, приводит в движение стрелку, заставляя ее отклоняться то в одну, то в другую сторону. По мере увеличения или уменьшения величины перепада давления механическое движение мембраны передается на индикаторный рычаг.

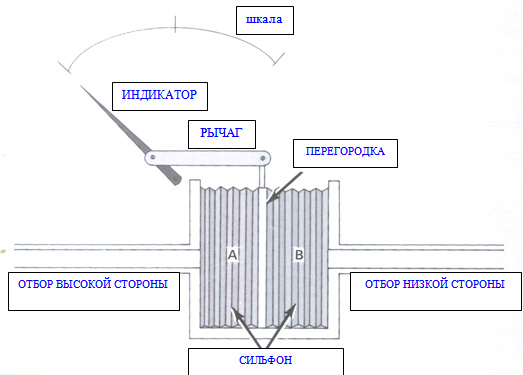

Это схема, в которой для преобразования величины дельты «Р» в механическое движение использованы два гофрированных сильфона. Детали изображенной схемы включают в себя: два соединенных вместе сильфона с перегородкой между ними, рычаг, индикаторную стрелку и шкалу.
Сильфон, обозначенный буквой «А», подсоединяется к отбору высокой стороны, а сильфон под буквой «В» подсоединяется к отбору низкой стороны. Сильфоны помещены в камеру. Перегородка же между сильфонами может свободно перемещаться. С помощью рычага, закрепленного на перегородке, механическое движение сильфонов передается на индикаторную стрелку, которая может перемещаться вдоль шкалы.
Формула для расчета расхода на основе перепада давления
Формула для расчета расхода звучит так — величина расхода прямо пропорциональна квадратному корню отношения, измеренному в данный момент показанию дельты-Р к величине максимальной дельты-Р в процентном выражении.
Для того, чтобы преобразовать фактическое показание дельты-Р в показание расхода требуются три основные величины: величина максимального расхода в системе, величина максимального перепада давления при максимальном расходе и измеренное показание перепада давления. Упрощенной формулой, в которой для преобразования перепада давления в расход использованы эти три величины, будет следующее выражение:
Этой формулой будет легче воспользоваться, если разбить ее на три последовательных действия:
1) Разделить измеренное показание перепада давления на величину максимального перепада давления;
2) Вычислить квадратный корень от результата, полученного в первом действии;
3) Умножить полученный результат квадратного корня на величину максимального расхода. Полученный в третьем действии результат равен фактическому расходу в измеряемой системе.
