Пневматический регулятор

Пневматический регулятор — это пневматический прибор для управления технологическим процессом, который основан на принципе пневматического регулирования.

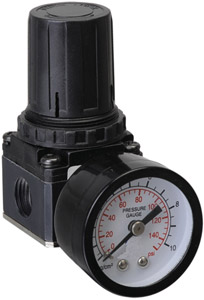

Пневматический регулятор
Пневматический регулятор
Обратите внимание на теорию автоматического регулирования и на приборы для регулирования.

Регулятор вырабатывает выходной сигнал, который используется для выбора положения конечного элемента управления в попытке поддерживать переменную процесса на заданном значении или около него. Если переменная процесса отклоняется от заданного значения, то регулятор вырабатывает корректирующий выходной сигнал, который служит для ограничения величины отклонения и возвращения переменной процесса в устойчивое состояние или к заданному значению.

Пневматический регулятор может быть частью почти любой системы автоматического регулирования, которая занимается контролем и корректировкой технологических процессов, таких как: измерение и регулирование давления, уровня или температуры.

Принцип действия пневматического регулятора

Все регуляторы выполняют четыре основные функции: измерение, сравнение, вычисление и корректировка.

Регулятор измеряет величину переменной процесса непосредственно, путем использования первичного воспринимающего элемента, или косвенно, путем получения сигнала от прибора, такого, как передатчик. Затем регулятор сравнивает измеренную величину с заданным значением для данного процесса. Если измеренный сигнал равен заданному значению, то пневматический регулятор будет в сбалансированном состоянии — это значит, что входное усилие регулятора или движение будет сбалансировано. Если измеренный сигнал не равен заданному значению, то регулятор не будет сбалансирован.

Пневматический регулятор попытается снова сбалансировать себя, если переменная процесса отклонится от заданного значения. В этом случае, регулятор вычисляет разницу между заданным значением и измеренным сигналом. Результат этого вычисления выразится в форме изменения обратного давления, которое отражает эту разницу.

Регулятор преобразует изменение обратного давления в корректирующий выходной сигнал, который посылается к конечному элементу управления в системе управления. Конечный элемент управления изменяет положение в попытке возвратить переменную процесса в исходное положение. В дополнение, новый выходной сигнал заставляет регулятор сбалансировать себя заново, так, чтобы его входное усилие или движение было сбалансировано его выходным усилием или движением.
