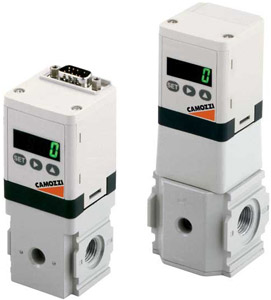

Пропорциональный регулятор — это прибор для управления технологическим процессом, который используется в методе пропорционального регулирования.
Обратите внимание на теорию автоматического регулирования и на приборы для регулирования.
Принцип действия пропорционального регулятора
Пропорциональные регуляторы, как и все самоуравновешивающиеся приборы, имеют три основных механизма: входной, определения ошибки и выходной. В пропорциональном регуляторе основные механизмы расположены так, что регулятор производит выход, пропорциональный его входу.
Входной механизм преобразует любое изменение переменной процесса в механическое движение или физическое изменение. Любое изменение входа выводит прибор из равновесия. Механическое движение или физическое изменение воспринимается механизмом определения ошибки. Выход от механизма определения ошибки, называемый обратным давлением, изменяется с изменением входа. Любое изменение обратного давления преобразуется выходным/уравновешивающим механизмом в выходной сигнал, отражающий это изменение. В дополнение выходной, уравновешивающий механизм использует выходной сигнал для восстановления баланса для прибора.
Все пневматические регуляторы независимо от того, какой способ регулирования они используют, имеют две основные настройки: уставки и диапазона пропорциональности или усиление. Настройка уставки определяет величину, вокруг которой регулятор будет обеспечивать корректирующее действие.
