Дисковые расходомеры жидкости, газа и пара

Дисковый расходомер — это один из обычных типов расходомеров с непосредственным отсчётом, работа которого основана на принципе положительного накопления. В конструкции этого расходомера имеется крыльчатка, нутационный диск или диск с «коническим вращением».

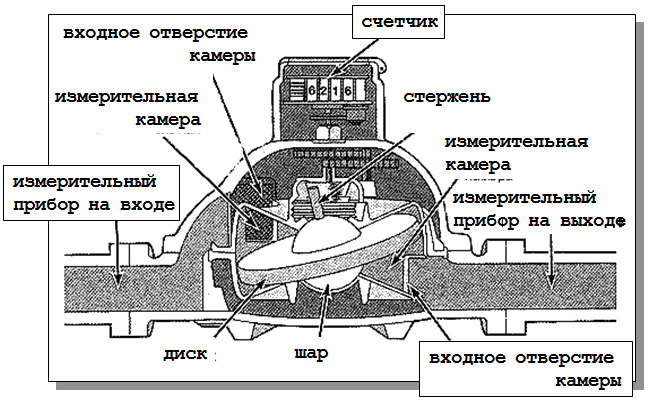

Схема дискового расходомера
Схема дискового расходомера
Рекомендуем разобраться с тем, что такое объемный расход и изучить каталог приборов для измерения расхода.

Принцип работы дискового расходомера

Крыльчатка, как бы разделяет расходомер на две измерительные камеры: одна расположена над крыльчаткой, а вторая под крыльчаткой. В центе крыльчатки находится шар со стержнем. На шаре закреплен диск, в результате такой конструкции диск может выполнять вращение относительно своей оси. Стержень подсоединен к редукторному механизму, который в свою очередь вращает счетчик.

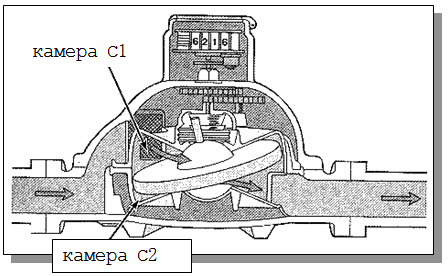

Схема эксплуатации дискового расходомера: камера «С1»
Схема эксплуатации дискового расходомера: камера «С1»

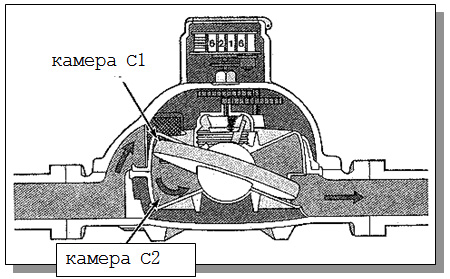

Схема эксплуатации дискового расходомера: камера «С2»
Схема эксплуатации дискового расходомера: камера «С2»

Сначала поток проходит через входное отверстие, заполняет камеру, обозначенную «С1». Заполняя камеру, поток жидкости, газа или пара начинает вращать диск, и в камеру «С1» попадает некоторый определенный объем движущейся среды. Затем среда покидает расходомер.

В то время, как первая порция жидкости, газа или пара покидает расходомер, на входной стороне освобождается место для следующей порции. Еще одна порция жидкости, газа или пара входит в камеру «C2». Этот цикл повторяется в течение всего времени движения потока жидкости, газа или пара через дисковый расходомер. При повышении параметра расхода — скорость вращения диска увеличивается, при понижении параметра расхода — скорость вращения диска уменьшается.

Колебания диска в дисковом расходомере плавные и они не прекращаются в течение всего того времени, пока продолжается последовательное наполнение и освобождение этих двух камер. За время одного колебания только определенное количество жидкости, газа или пара может пройти через расходомер. В результате колебаний диска и соответствующих отклонений стержня начинает вращаться редукторный механизм, который в свою очередь приводит в движение механизм счетчика. Счетчик отсчитывает каждый оборот диска, и посредством этого можно определить общий расход жидкости, газа или пара.
