Туннельный диод — это специальный диод, характеристики которого отличаются от характеристик любого обычного диода или стабилитрона.
Как обычный диод, так и стабилитрон являются очень хорошими проводниками, имея прямое смещение, но ни один из них не проводит хорошо ток в состоянии обратного смещения (исключение составляет область пробоя). Но в материале туннельного диода имеются присадки в гораздо большем объеме, нежели в обычном диоде, а его P-N переход очень узкий. Туннельный диод в силу того, что имеет большое количество присадок и очень узкий P-N переход, исключительно хорошо проводит ток в обе стороны.
Обратите внимание на основы электричества и на приборы электроники.
Принцип действия туннельного диода
Потенциал, который необходим для того, чтобы заставить туннельный диод выступать в роли проводника, будь то в режиме прямого или обратного смещения, очень невелик, обычно этот потенциал находится в диапазоне милливольт. Именно поэтому туннельные диоды известны как приборы с низким сопротивлением. Они очень слабо противодействуют движению тока в цепи.

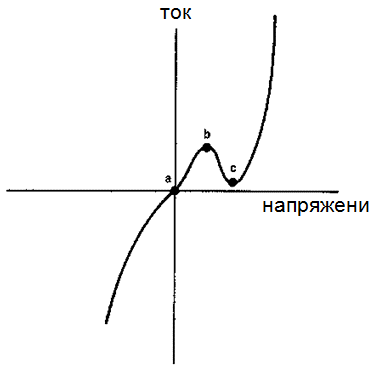

Самой уникальной особенностью туннельных диодов является их соотношение напряжение-ток, когда они имеют прямое смещение. Когда туннельный диод имеет прямое смещение (от точки А до точки В на графике) при увеличении напряжения, ток также растет до определенной величины. Как только это значение оказывается достигнутым, дальнейшее повышение напряжения при прямом смещении заставляет ток снижаться до минимального значения (от точки В до точки С). В области, которая находится на графике между максимальным и минимальным потоками тока, туннельный диод имеет отрицательное сопротивление. В этой области отрицательного сопротивления ток, идущий через туннельный диод, фактически снижается при повышении напряжения. Происходит прямо противоположное обычному соотношению напряжение ток. Однако, когда напряжение за точкой С повышается, то данный прибор демонстрирует обычное соотношение напряжения и тока.
В обычных условиях туннельные диоды работают в области своего отрицательного сопротивления. В данной области незначительное уменьшение напряжения включает этот прибор, а небольшое повышение — выключает его. В качестве такого своеобразного выключателя туннельный диод может использоваться либо как генератор, либо как высокоскоростной выключатель: специфическая особенность прибора, низкое сопротивление, позволяет почти мгновенно изменять внутреннее сопротивление. Туннельные диоды могут также использоваться в качестве усилителей, где изменения в подаваемом напряжении в сторону повышения, вызывают пропорционально более значительные изменения тока в цепи.
