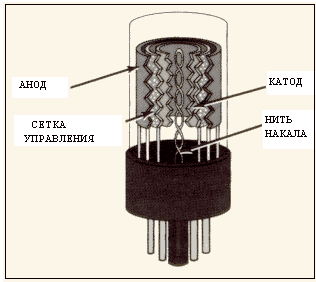

Триод — электронная лампа с тремя элементами, которыми являются: катод, анод и управляющая сетка. Управляющей сеткой является тонкий металлический провод, обычно никель, молибден или железо, который окружает катод.
Обратите внимание на основы электричества и на приборы электроники.
Принцип действия триода

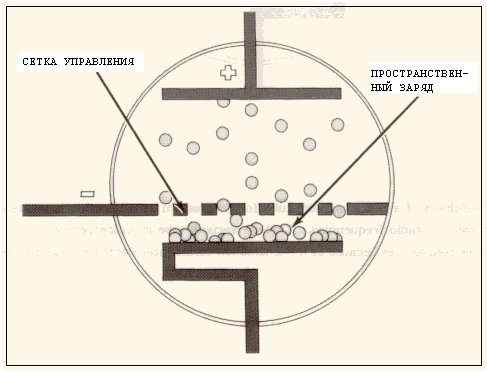

Когда триод проводит ток, электроны, двигаясь от катоду к аноду, вынуждены проходить через отверстия в управляющей сетке. Посредством подачи небольшого отрицательного потенциала на управляющую сетку через ножку на основании лампы, можно управлять количеством электронов, пролетающих от катода к аноду. Отрицательный потенциал, подведенный к сетке управления отталкивает часть электронов, но остальные проходят через открытое пространство между проводами и движутся к аноду. Таким образом, протекание тока через лампу и внешнюю цепь может управляться отрицательным потенциалом, поданным на сетку управления.
Источником питания лампы является источник постоянного тока. Источник постоянного тока подсоединен к катоду и аноду так, что анод имеет положительный потенциал по отношению к катоду.
В то время, когда переменное напряжение на входе сетки проходит через свой положительный полупериод, напряжение на сетке управления становится менее отрицательным по сравнению в катодом, так как положительное входное напряжение вычитается с отрицательного потенциала сетки управления. В результате отрицательный потенциал на сетке управления уменьшается, и большее количество электронов освобождается из пространственного заряда и движется через сетку к аноду. Протекание тока через лампу усиливается.
В то время, когда входное напряжение переменного тока на сетке проходит через свой отрицательный полупериод, напряжение на сетке становится более отрицательным по сравнению с катодом, потому что оно складывается с предыдущим отрицательным потенциалом на сетке. Поэтому, очень малое количество электронов покидают пространственный заряд, что уменьшает количество электронов, движущихся к аноду. Ток через лампу уменьшается.
