Трансформатор: подробно простым языком

Трансформатор — электрическое устройство, передающее энергию переменного тока от одного контура к другому способом электромагнитного взаимодействия. Большинство трансформаторов состоят из трёх частей: первичная обмотка, вторичная обмотка и сердечник. Трансформатор используется для того, чтобы преобразовывать переменный ток в электропитание для бытовых и промышленных приборов.

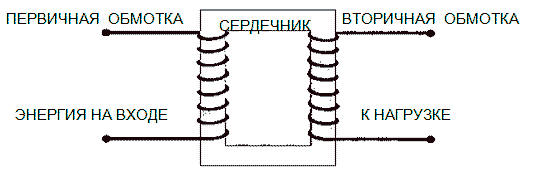

Схема трансформатора
Схема трансформатора
Обратите внимание на основы электричества и на приборы электроники.

Принцип работы трансформатора

Трансформаторы работают по принципу электромагнитного взаимодействия. Чтобы электромагнитное взаимодействие происходило, необходимо присутствие магнитного поля и проводника, между которыми должно происходить относительное движение.

Когда на первичную обмотку трансформатора подаётся переменный ток, вокруг обмотки образуется магнитное поле. Поскольку подаётся переменный ток, меняющий направление каждую половину цикла, ежесекундно происходит многократное расширение и исчезновение магнитного поля. Вторичная обмотка как раз и является тем проводником, который нужен для электромагнитного взаимодействия, а расширение и исчезновение магнитного поля обеспечивает относительное движение. Итак, когда соблюдены все три требования, происходит электромагнитное взаимодействие. В результате, во вторичной обмотке трансформатора индуцируется напряжение.
