Компараторы — схема операционного усилителя, которая производит сравнение сигналов напряжения. Компаратор сравнительно просто узнать на принципиальной схеме из-за отсутствия цепи отрицательной обратной связи. Компаратор является единственным из базовых схем операционных усилителей, где не используется отрицательная обратная связь.
Во многих контрольно-измерительных приборах используются компараторы для определения того, что величина одного сигнала больше или меньше величины другого.
Обратите внимание на основы электричества и на приборы электроники.
Принцип действия компаратора
Поскольку в компараторе не используется отрицательная обратная связь, любое входное напряжение, сколь бы низким они ни было, вызывает насыщение выхода. Это означает, что выходное напряжение повышается до максимально возможного уровня, каким обычно является напряжение питания. В других схемах операционных усилителей, которые мы рассмотрели, проблемы, связанные с насыщением, устраняются при помощи отрицательной обратной связи. Но в компараторах насыщение играет положительную роль.

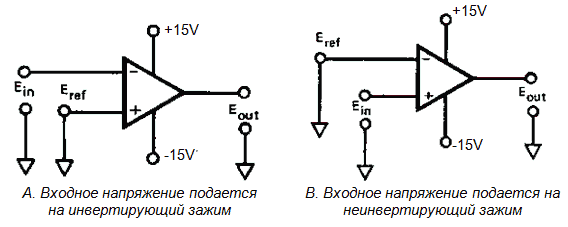

Входное напряжение в компараторе может быть подано как на инвертирующий, так и на неинвертирующий входной зажим.
