P-N переход: подробно простым языком

P-N переход — точка в полупроводниковом приборе, где материал N-типа и материал P-типа соприкасаются друг с другом. Материал N-типа обычно упоминается как катодная часть полупроводника, а материал P-типа — как анодная часть.

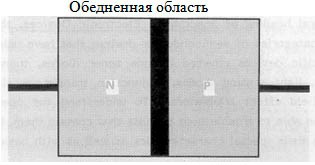

Схема P-N перехода
Схема P-N перехода
Обратите внимание на основы электричества и на приборы электроники.

Когда между этими двумя материалами возникает контакт, то электроны из материала n-типа перетекают в материал p-типа и соединяются с имеющимися в нем отверстиями. Небольшая область с каждой стороны линии физического соприкосновения этих материалов почти лишена электронов и отверстий. Эта область в полупроводниковом приборе называется обедненной областью.

Эта обедненная область является ключевым звеном в работе любого прибора, в котором есть P-N переход. Ширина этой обедненной области определяет сопротивление протеканию тока через P-N переход, поэтому сопротивление прибора, имеющего такой P-N переход, зависит от размеров этой обедненной области. Ее ширина может изменяться при прохождении какого-либо напряжения через этот P-N переход. В зависимости от полярности приложенного потенциала P-N переход может иметь либо прямое смещение, либо обратное смещение. Ширина обедненной области, или сопротивление полупроводникового прибора, зависит как от полярности, так и от величины поданного напряжения смещения.

Прямой P-N переход

Когда P-N переход прямой (с прямым смещением), то тогда на анод подается положительный потенциал, а на катод — отрицательный. Результатом этого процесса является сужение обедненной области, что уменьшает сопротивление движению тока через P-N переход.

Если потенциал увеличивается, то обедненная область будет продолжать уменьшаться, тем самым еще больше понижая сопротивление протеканию тока. В конце концов, если подаваемое напряжение окажется достаточно велико, то обедненная область сузится до точки минимального сопротивления и через P-N переход, а вместе с ним и через весь прибор, будет проходить максимальный ток. Когда P-N переход имеет соответствующее прямое смещение, то он обеспечивает минимальное сопротивление проходящему через него потоку тока.

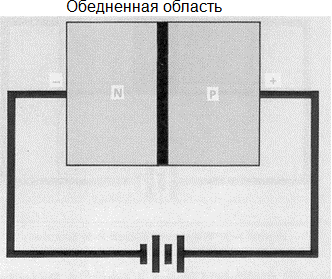

Прямой P-N переход
Прямой P-N переход

Обратный P-N переход

Когда P-N переход обратный (с обратным смещением), то отрицательный потенциал подается на анод, а положительный — на катод.

Это приводит к тому, что в результате обедненная область расширяется, а это вызывает увеличение сопротивления протеканию тока. Когда на P-N переходе создается обратное смещение, то имеет место максимальное сопротивление протеканию тока, а данный переход действует в основном как разомкнутая цепь.

Обратный P-N переход
Обратный P-N переход

При определенном критическом значении напряжения обратного смещения сопротивление протеканию тока, которое возникает в обедненной области, оказывается преодоленным и происходит стремительное нарастание тока. Значение напряжения обратного смещения, при котором ток быстро нарастает, называется пробивным напряжением.
