Двухпозиционное регулирование

Двухпозиционное регулирование — самый простой способ регулирования. Это может быть определено как регулирование, при котором регулирующий орган перемещается из одного крайнего положения в другое и обратно: включено или выключено, открыто или закрыто.

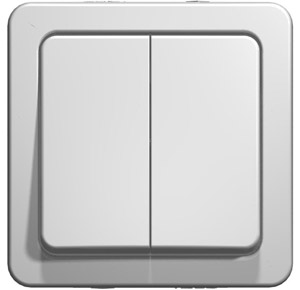

Выключатель – пример двухпозиционного регулирования
Выключатель – пример двухпозиционного регулирования
Обратите внимание на теорию автоматического регулирования и на приборы для регулирования.

Хороший пример двухпозиционного регулятора — обычный домашний электрообогреватель, который регулирует комнатную температуру, включая или выключая систему нагрева по достижению определенной температуры.

Если комнатная температура опускается ниже определенной отметки, чувствительный элемент термостата обнаруживает это изменение и включает систему нагрева. Когда комнатная температура возвращается до желательной температуры, чувствительный элемент термостата выключает систему нагрева.

Принцип работы двухпозиционного регулирования

Двухпозиционное регулирование применяется в промышленности, чтобы включать или выключать оборудование, например, откачивающий насос. Откачивающие насосы часто используются, чтобы поддерживать уровень в определенном интервале в емкостях типа отстойников, удаляя воду, когда уровень становит слишком высоким.

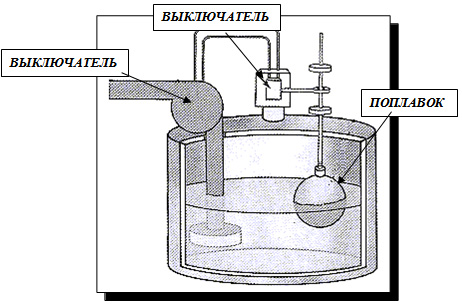

Откачивающий насос
Откачивающий насос

При подъеме воды в отстойнике поднимается поплавок с присоединенным к нему стержнем, который выходит за пределы этой емкости. Смещаясь вверх стержень толкает закрепленным на нем кольцом приводной рычаг выключателя. Этот рычаг замыкает контакты внутри выключателя, которые включают питание электродвигателя насоса, и насос начинает работать. Когда насос откачает достаточное количество воды, чтобы понизить уровень до минимального (уровень приема насоса), другое кольцо на стержне с поплавком (верхнее) опускает приводной рычаг выключателя, и контакты размыкаются, выключая электродвигатель. Откачивающий насос прекращает свою работу.

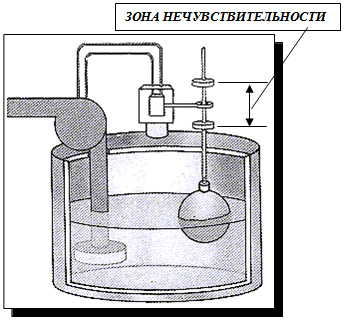

Зона нечувствительности
Зона нечувствительности

Зона нечувствительности — это величина изменения уровня при его повышении или понижении, которая требуется для стержня с поплавком, чтобы перевести электрический выключатель с положения «ВКЛ» в положение «ВЫКЛ» или наоборот. Зона нечувствительности в этом примере могла бы быть уменьшена, если переместить два кольца на стержне с поплавком ближе друг к другу. После этого для включения или выключении насоса будет требоваться меньшее изменение уровня в отстойнике. Если бы это было выполнено, то уровень в отстойнике мог бы поддерживаться более точно, но насос при этом при этом должен включаться и выключаться более часто. Это могло бы привести к преждевременному износу элементов системы.
