Триодный тиристор — специальный электронный прибор, который имеет три p-n перехода. Материал N-типа на одной стороне триодного тиристора является катодом, а материал P-типа на другой его стороне — анодом.
Обратите внимание на основы электричества и на приборы электроники.
Принцип действия триодного тиристора
Когда на катод триодного тиристора подается отрицательный потенциал, а на его анод положительный, то переходы J1 и J3 имеют прямое смещение, а переход J2 — обратное. Поскольку переход J2 имеет обратное смещение, то он ведет себя как разомкнутая цепь до тех пор, пока не появится достаточно большой подаваемый потенциал, способный преодолеть сопротивление его обедненной области.

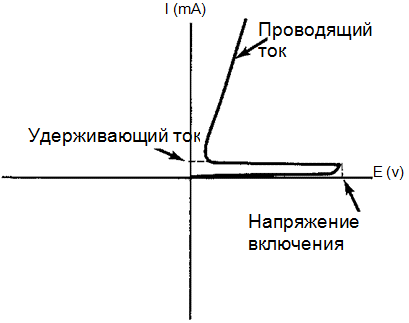

Когда на триодный тиристор впервые подается какой-то потенциал, то очень малый ток протекает через этот прибор, так как J2 имеет обратное смещение и действует в основном как разомкнутая цепь. Когда подаваемый потенциал вырастает до значения, при котором сопротивление обедненной области J2 оказывается преодоленным, то триодный тиристор становится очень хорошим проводником и ток, идущий через него, начинает очень быстро нарастать. Потенциал, при котором триодный тиристор становится очень хорошим проводником, называется напряжением включения тиристора. Эффект подобного напряжения включения тиристоров четко виден на графике на рисунке ниже, отражающем характерную кривую триодного тиристора. Вертикальная линия отображает значения тока, протекающего через прибор, а горизонтальная линия — значения подаваемого напряжения.
Как видно из графика, линия тока, протекающая через прибор, направлена почти вертикально вверх, когда достигается напряжение включения тиристора. Для того, чтобы предотвратить повреждение триодного тиристора в результате появления столь большого тока, этот прибор должен иметь либо какую-то нагрузку, либо подаваемый потенциал должен быть уменьшен.
Потенциал, который необходим для того, чтобы триодный тиристор стал хорошим проводником, может быть очень небольшим по сравнению с напряжением включения тиристора. Величина тока, протекающего через триодный тиристор в то время, когда подаваемый потенциал минимален, называется удерживающим током триодного тиристора. Триодный тиристор будет оставаться хорошим проводником до тех пор, пока ток, протекающий через него, не сравняется или не станет выше необходимого удерживающего тока. Величина напряжения, при котором происходит включение тиристора при прямом смещении, а триодный тиристор становится хорошим проводником, если контролировать, подавая положительный потенциал на материал p-типа обратно смещенного перехода (J2).
Этот материал P-типа называется затвором. Потенциал, подаваемый на затвор, называется потенциалом затвора. Когда на затвор подается положительный потенциал, то обратное смещение p-n перехода будет преодолено. А так как значение напряжения включения триодного тиристора в этом случае уменьшится, то сам прибор станет хорошим проводником при более низком напряжении, подаваемом с источника питания.
