Жидкостный термометр — это прибор для измерения температуры технологических процессов при помощи жидкости, которая реагирует на изменение температуры. Жидкостные термометры хорошо всем известны в быту: для измерения комнатной температуры или температуры человеческого тела.
Рекомендуем обратить внимание и на другие приборы для измерения температуры.

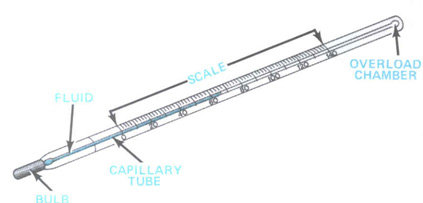

Жидкостные термометры состоят из пяти принципиальных частей, это: шарик термометра, жидкость, капиллярная трубка, перепускная камера, и шкала.

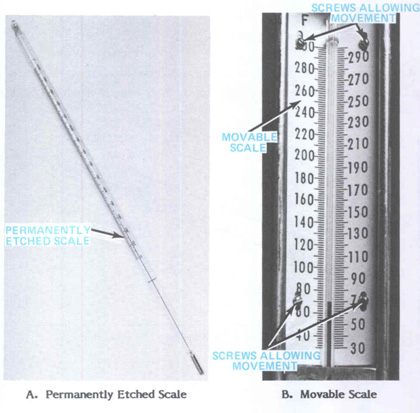

Шарик термометра — это часть, где помещается жидкость. Жидкость реагирует на изменение температуры поднимаясь или опускаясь по капиллярной трубке. Капиллярная трубка представляет собой узкий цилиндр по которому перемещается жидкость. Часто капиллярная трубка снабжена перепускной камерой, которая представляет собой полость, куда поступает избыток жидкости. Если не будет перепускной камеры, то после того, как капиллярная трубка наполнится, создастся достаточное давление для того, чтобы разрушить трубку, если температура будет и дальше повышаться. Шкала — это часть жидкостного термометра, с помощью которой снимаются показания. Шкала откалибрована в градусах. Шкала может быть закреплена на капиллярной трубке, либо она может быть подвижной. Подвижная шкала дает возможность ее регулировать.
Принцип работы жидкостного термометра
Принцип работы жидкостных термометров основан на свойстве жидкостей сжиматься и расширяться. Когда жидкость нагревается, то обычно она расширяется; жидкость в шарике термометра расширяется и двигается вверх по капиллярной трубке, тем самым показывая повышение температуры. И, наоборот, когда жидкость охлаждается, она обычно сжимается; жидкость в капиллярной трубке жидкостного термометра понижается и тем самым показывает понижение температуры. В случае, когда имеется изменение измеряемой температуры вещества, то происходит перенос теплоты: сначала от вещества, чья температура измеряется, к шарику термометра, а затем от шарика к жидкости. Жидкость реагирует на изменение температуры двигаясь вверх или вниз по капиллярной трубке.
Тип используемой жидкости в жидкостном термометре зависит от диапазона измеряемых термометром температур.
Ртуть, -39—600 °C (-38—1100 °F);
Сплавы ртути, -60—120 °C (-76—250 °F);
Спирт, -80—100 °C (-112—212 °F).
Жидкостные термометры с частичным погружением
Конструкция многих жидкостных термометров предполагает, что они будут висеть на стене, и вся поверхность термометра входит в соприкосновение с веществом, температура которого измеряется. Однако, некоторые виды промышленных и лабораторных жидкостных термометров сконструированы и откалиброваны таким образом, что предполагают их погружение в жидкость.

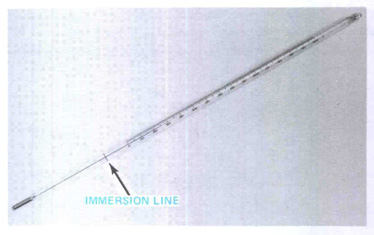

Из термометров, используемых таким образом наиболее широко применяются термометры с частичным погружением. Для того, чтобы получить точные показания с помощью термометра с частичным погружением, погружают его шарик и капиллярную трубку только до этой линии.
Термометры с частичным погружением погружаются до отметки для того, чтобы компенсировать изменения температуры окружающего воздуха, которые могут на жидкость, находящуюся внутри капиллярной трубки. Если изменения температуры окружающего воздуха (изменения температуры воздуха вокруг термометра) вероятны, то они могут вызвать расширение или сжатие жидкости внутри капиллярной трубки. В результате на показания будет влиять не только температура вещества, которая измеряется, но и температура окружающего воздуха. Погружение капиллярной трубки до отмеченной линии снимает воздействие температуры окружающего воздуха на точность показаний.
В условиях промышленного производства часто необходимо измерять температуры веществ, проходящих по трубам или находящихся в емкостях. Измерение температуры в этих условиях создает две проблемы для прибористов: как измерить температуру вещества, если нет непосредственного доступа к этому веществу или жидкости, и как вынимать жидкостный термометр для осмотра, проверки или замены не останавливая технологического процесса. Обе эти проблемы устраняются, если применять измерительные каналы для ввода термометров.
Измерительный канал для ввода термометра представляет собой канал в виде трубы, который закрыт с одного конца и открыт с другого. Измерительный канал предназначен для того, чтобы в него помещать шарик жидкостного термометра и таким образом оградить его от веществ, которые могут вызывать коррозию, отравляющих веществ, или под высоким давлением. Когда применяются измерительные каналы для ввода термометров, то теплообмен происходит в форме непрямого контакта (через измерительный канал) вещества, чья температура измеряется, и шариком термометра. Измерительные каналы представляют собой уплотнение для повышенного давления и предотвращают выход наружу жидкости, температура, которой измеряется.
Измерительные каналы делаются стандартных размеров, так что они могут использоваться с различными типами термометров. Когда термометр устанавливается в измерительный канал, то его шарик вставляется в канал, а поверх термометра накручивается гайка, чтобы закрепить термометр.
