Одним из важных факторов, влияющих на точность расходомеров, применяемых для создания режима перепада давления, является месторасположение монтажа отборов. Технические условия точного расположения отборов определяются производителем контрольно-измерительного прибора или же конструктором расходомерной системы.
Рекомендуем разобраться с тем, что такое давление и изучить каталог приборов для измерения давления.
Монтаж отборов давления
Существуют общие правила монтажного расположения отборов в расходоизмерительных системах, которыми может воспользоваться любой киповец при необходимости замены или изменении расходоизмерительной системы жидкости, газа или пара.
Отборы для измерения высокого давления часто называют «высокими» или «высокой стороной», а отборы для измерения низкого давления называют «низкими» или «низкой стороной». Если направление движения потока слева направо, то с помощью отбора, который находится вверх по потоку относительно места монтажа, измеряется более высокое давление, а с помощью отбора, расположенного вниз по поток, измеряется более низкое давление.

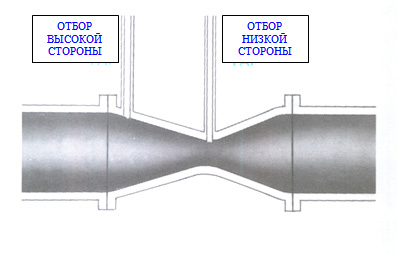

В случае монтажа отборов для трубы Вентури, отбор высокой стороны расположен на входе в трубу, а отбор низкой стороны расположен в месте самого наименьшего диаметра сужения трубы.
