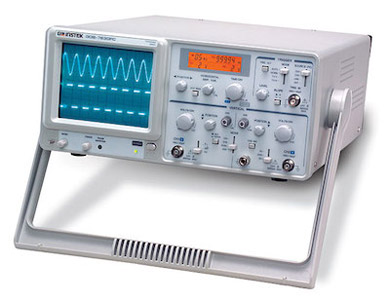

Осциллограф — наиболее часто используемый прибор, применяемый на производстве для проверки электронного оборудования. Он дает изображение электрического сигнала и киповец на основании этого изображения может сказать существует ли какая-либо проблема в электрической цепи.
Обратите внимание на основы электричества и на приборы электроники.
Осциллографы дают возможность техникам наблюдать форму электрического сигнала в различных проверяемых точках цепи. Если реальный сигнал, отображенный на осциллографе, отличается от того, каким он должен выглядеть в этой, определенной точке цепи, то особенность различия может обеспечить ценной информацией о причине проблемы в этой цепи.
Отображенный сигнал появляется в виде кривой или прямой линии, совмещенной на сетке. Амплитуда сигнала отображается на вертикальной оси сетки, а продолжительность сигнала по времени — на горизонтальной оси.
Хотя существуют различные типы осциллографов, используемых в настоящее время в промышленности, большинство осциллографов имеют много общих отличительных признаков. Наиболее общим отличительным признаком является то, что они имеют три основные секции управления: секция управления дисплея, которая управляет тем, как сигнал виден на осциллографе; вертикальная секция управления, которая регулирует вертикальные параметры изображения на осциллографе; горизонтальная секция управления, которая регулирует горизонтальные или временные аспекты изображения.
