Гидравлический исполнительный механизм

Гидравлический исполнительный механизм — устройство, преобразующее выходной сигнал регулятора при помощи силы жидкости под давлением, чтобы произвести механическое движение.

Гидравлический исполнительный механизм
Гидравлический исполнительный механизм
Обратите внимание на теорию автоматического регулирования и на приборы для регулирования.

Гидравлические исполнительные механизмы обычно используются в случаях, требующих приложения больших усилий для перемещения устройств. В большинстве случаев они более мощные, чем другие типы исполнительных механизмов сравнимого размера. Различаются три общих вида гидравлических исполнительных механизмов: однонаправленного действия с возвратом по нагрузке, однонаправленного действия с пружинным возвратом и двойного действия.

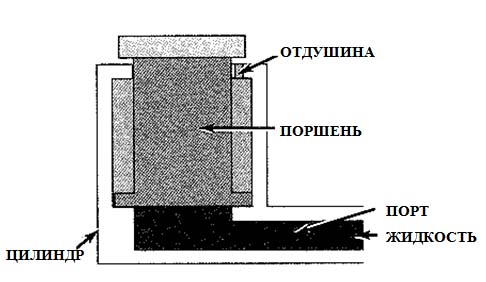

Гидравлический исполнительный механизм однонаправленного действия с возвратом по нагрузке

Самый простой вид гидравлического исполнительного механизма. Этот исполнительный механизм является механизмом однонаправленного действия, потому что жидкость вводится цилиндр только через один порт и, следовательно, действует только на одну сторону поршня.

С возвратом по нагрузке, потому что вес нагрузки (поршень) — единственная сила, которая действует, чтобы возвратить поршень в исходную позицию. Управляя количеством жидкости, которая вводится через порт, можно установить поршень в любой точке цилиндра.

Гидравлические исполнительные механизмы однонаправленного действия с возвратом по нагрузке
Гидравлические исполнительные механизмы однонаправленного действия с возвратом по нагрузке

Принцип действия:

1. Жидкость подается через порт;
2. Жидкость заполняет цилиндр и поднимает поршень вверх;
3. Когда поток прекращается, поршень остается в новой позиции.

Чтобы переместить поршень вниз цилиндра, направление жидкостного потока меняется. Поскольку жидкость вытекает из цилиндра через порт, под действием собственного веса поршень возвращается в первоначальное положение.

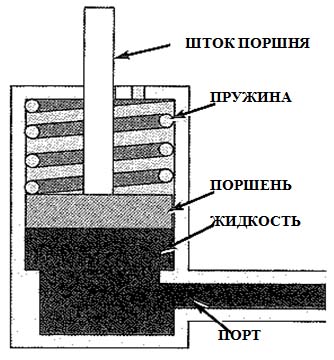

Гидравлический исполнительный механизм однонаправленного действия с пружинным возвратом

Этот механизм работает по такому же принципу, что и прошлый. Составные элементы те же самые, с одним важным исключением: в верхней части цилиндра установлена пружина. Как прежде, поршень выталкивается вверх в цилиндре, когда жидкость подается через порт. Поскольку поршень перемещается вверх, это сжимает пружину. Когда жидкостный поток реверсируется, усилие сжатой пружины более эффективно, чем вес поршня, возвращает поршень в первоначальное положение.

Гидравлический исполнительный механизм однонаправленного действия с пружинным возвратом
Гидравлический исполнительный механизм однонаправленного действия с пружинным возвратом

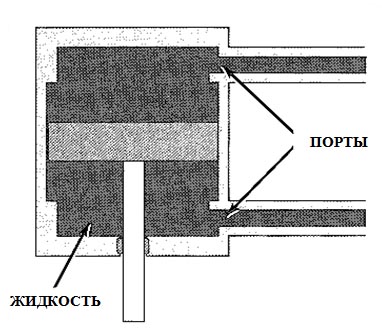

Гидравлический исполнительный механизм двойного действия

Такой механизм обеспечивает приложение усилий в двух направлениях. В отличие от предыдущих механизмов цилиндр гидравлических исполнительных механизмов двойного действия полностью заполнен жидкостью. Жидкость может подаваться через любой из двух портов. Когда жидкость поступает в цилиндр через один порт, равному объему жидкости позволяют вытечь из другого порта. В результате, поршень перемещается в цилиндре вверх или вниз.

Реверсирование потока жидкости заставляет поршень двигаться в противоположное направление. Когда подача жидкости прекращается, жидкость под давлением остается с обеих сторон поршня и поршень, фактически, блокирован в определенном месте удерживаемой жидкостью.

Гидравлический исполнительный механизм двойного действия
Гидравлический исполнительный механизм двойного действия
